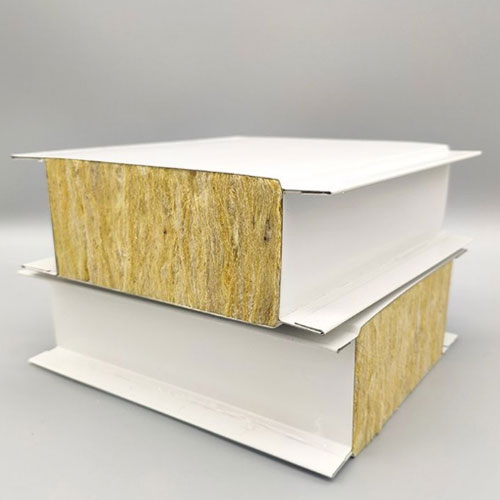

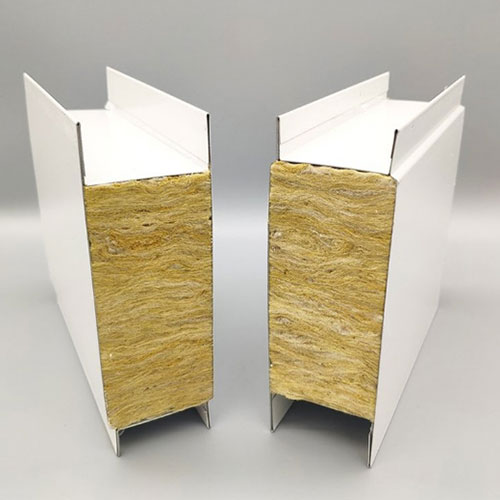

Vyčistite stropný panel

Jason Building Materials je špecializovaný výrobca stavebných materiálov. Vyrábame čisté stropné panely s bezprašnou, hustou štruktúrou a triedou požiarnej odolnosti; panely ponúkajú hladký, ľahko čistiteľný povrch a sú kompatibilné s protokolmi vysokofrekvenčnej dezinfekcie a údržby.

Zabezpečujú bezšvové, vzduchotesné spoje a jednotný vzhľad, pričom umožňujú rýchlu a bezpečnú inštaláciu, vďaka čomu sú ideálne na modernizáciu a renováciu stropov v nových aj existujúcich čistých priestoroch.

Čo je čistý stropný panel?

Čistý stropný panel je čistiaci panel špeciálne používaný na vrchné uzavretie čistých dielní. Odlišuje sa od stenových panelov — stropné panely musia niesť vlastnú hmotnosť, ako aj zaťaženie svietidiel a vývodov vzduchu, čím sú vyššie požiadavky na tuhosť v ohybe a závesné systémy.

Stropné panely zároveň smerujú priamo k vertikálnemu prúdeniu vzduchu v dielni. Akékoľvek povrchové chyby alebo spojovacie medzery spôsobia, že častice padnú priamo do výrobnej oblasti. Preto majú panely prísnejšie požiadavky na rovinnosť povrchu a presnosť spájania ako stenové panely.

Príslušenstvo a nosnosť stropného systému

Čistá inštalácia stropného panelu vyžaduje špeciálny závesný systém vrátane kýlov v tvare T, závesných tyčí, vešiakov a vyhradených prístupových otvorov.

Pri štandardnej konfigurácii by nosnosť jednobodového závesu mala byť ≥0,5 kN, vhodné na inštaláciu bežných svietidiel, detektorov dymu a postrekovačov.

Pre ďalšie filtračné jednotky ventilátora FFU je potrebné vystuženie nosnosti zodpovedajúcej oblasti kýlu počas fázy návrhu stropu.

Prístupové otvory sa odporúčajú vždy30 – 50 m², pomocou utesnených prístupových dverí na udržanie celkovej vzduchotesnosti stropu.

Výška inštalácie stropu je všeobecne2,4 – 2,8 mod podlahy, tvoriaci kompletný uzavretý priestor spolu so stenovými panelmi.

Pred konštrukciou stropu sa odporúča dokončiť návrh integrovaného rozloženia potrubia, aby sa predišlo neskorším rezom a otvorom, ktoré môžu poškodiť integritu tesnenia panela.

Vhodné miesta

Workshop umiestnenia SMT v továrni na elektroniku— Strop

Workshop na prípravu pevných látok vo farmaceutickej továrni— Horný kryt

Workshop interného balenia potravinárskej továrne— Strop

Biologické laboratórium— Vrchná dekorácia

Nemocničné oddelenie intenzívnej starostlivosti a operačná sála— Strop

Porovnanie so stropom z minerálnej vlny

Strop z minerálnej vlny:Nízka cena a dobrá absorpcia zvuku, ale povrch je náchylný na práškovanie, nie je odolný voči stieraniu a deformuje sa, keď je vlhký. V dielňach s vysokými požiadavkami na čistotu môže práškovanie zo stropov z minerálnej vlny priamo viesť k zvýšenej chybovosti produktu. Náklady na čisté stropné panely sú približne2-3 krátsystémy z minerálnej vlny, ale zachovávajú si dlhodobé bezprašné účinky bez rizika práškovania.

Vápnikový silikátový strop:Dobrá požiarna odolnosť a lepšia odolnosť proti vlhkosti ako minerálna vlna, ale spoje musia byť vyplnené a pri nesprávnej manipulácii sú náchylné na praskanie. Používajú inštaláciu nacvaknutím, pričom každý panel je samostatne pripevnený. Oprava a výmena nemá vplyv na susedné panely.

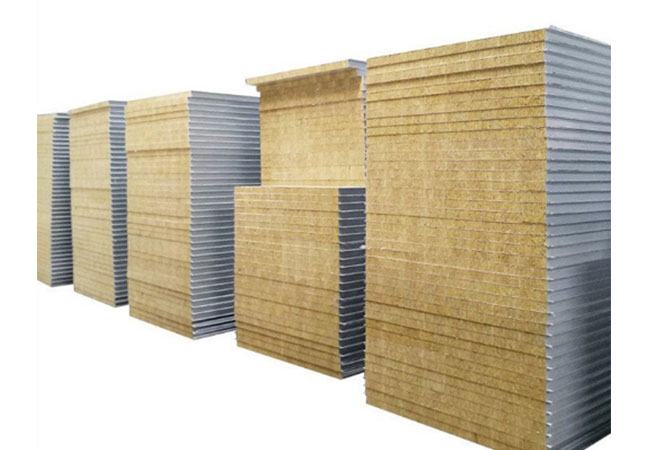

Balenie a doprava

Kvôli relatívne dlhej dĺžke čistých stropných panelov (typicky presahujúcich šírku dielne) sa na balenie používajú bočne stojace regály. Panely sú umiestnené vertikálne, aby sa zabránilo ohybovej deformácii z plochého skladovania. Medzi každou vrstvou regálových panelov sú umiestnené hrubé penové rozpery. Povrchová ochranná fólia je aplikovaná vo výrobe a po dokončení inštalácie sa odporúča odstrániť.

Prepravné vozidlá musia byť nákladné autá s valníkmi s dĺžkou nie menšou ako12 metrovs opatreniami proti dažďu. Po príchode na miesto sa odporúča vyložiť a uskladniť v suchom vnútornom priestore v ten istý deň, vyhnúť sa vonkajšiemu umiestneniu vystavenému dažďu a vlhkosti.

Zákaznícke servisné pokyny

Rozsah prispôsobenia pre čisté stropné panely:

dĺžka:Zákazková výroba podľa rozsahu dielne (max7,2 m, za ktorým sa vyžaduje segmentované spájanie)

šírka:K dispozícii sú dve štandardné špecifikácie:950 mma1150 mm

Závesný systém:Kompatibilné s kýlmi v tvare T alebo oceľovými kýlmi v tvare C

Na integráciu inštalačných otvorov filtračnej jednotky FFU do stropu, model FFU a rozmery otvoru (štandard575 mm × 575 mmalebo1175 mm × 575 mmštvorcové otvory) musia byť poskytnuté vo fáze projektovania. Továreň môže vopred vyrezať otvory.

Komplexné porovnanie troch stropných riešení

FAQ

Q1: Aký je rozdiel medzi čistým stropným panelom a čistým stenovým panelom?

A1: Čisté stropné panely majú vyššie požiadavky na tuhosť v ohybe a nosnosť, aby podporili osvetľovacie telesá a zaťaženie výstupu vzduchu. Majú tiež prísnejšie požiadavky na rovinnosť povrchu a presnosť spájania. Stenové panely sa primárne zameriavajú na vertikálnu nosnosť a tesnenie.

Q2: Ako zaobchádzať s otvormi pre svietidlá na strope?

A2: Otvory by mali byť vopred navrhnuté a predrezané vo výrobe počas fázy návrhu. Je potrebné sa vyhnúť rezaniu na mieste, aby sa predišlo poškodeniu celistvosti tesnenia panelu. Po inštalácii je potrebná tesniaca úprava okolo otvorov, aby sa zachovala vzduchotesnosť.

Q3: Je čistý stropný panel vhodný do vlhkého prostredia?

A3: Áno. Panel má extrémne nízku absorpciu vody a vynikajúce vlastnosti proti kondenzácii a plesniam, vhodný do čistých priestorov s konštantnou teplotou a vysokou vlhkosťou. Vo vlhkom prostredí sa nedeformuje, nezmení farbu ani sa na ňom nevytvoria plesňové škvrny.
