Vonkajšia kompozitná integrovaná doska

Čo je to vonkajšia kompozitná integrovaná doska

Vonkajšia kompozitná integrovaná doska je viacvrstvový konštrukčný vonkajší stenový panel. V porovnaní s bežnými tepelnoizolačnými dekoratívnymi doskami má dodatočnú výstužnú vrstvu a vodotesnú vrstvu.

Zvyčajne pozostáva zo štyroch vrstiev: vonkajšia vrstva je dekoratívny panel (poskytuje fasádny efekt a ochranu proti poveternostným vplyvom); druhá vrstva je výstužná vrstva (doska z anorganickej živice alebo doska vystužená sklenými vláknami, zodpovedná za odolnosť proti nárazu a rozptyl tepelného napätia); tretia vrstva je izolačná vrstva (EPS/XPS/kamenná vlna, zodpovedná za energeticky úspornú izoláciu); spodná vrstva je podkladová vrstva (vyrovnávajúca napätie, odolná proti vlhkosti).

Viacvrstvová štruktúra poskytuje lepšiu rozmerovú stabilitu pri zmenách teploty.

Pridelenie funkcií viacvrstvovej zloženej štruktúry

Viacvrstvová štruktúra vonkajšej kompozitnej integrovanej dosky zodpovedá rôznym funkciám:

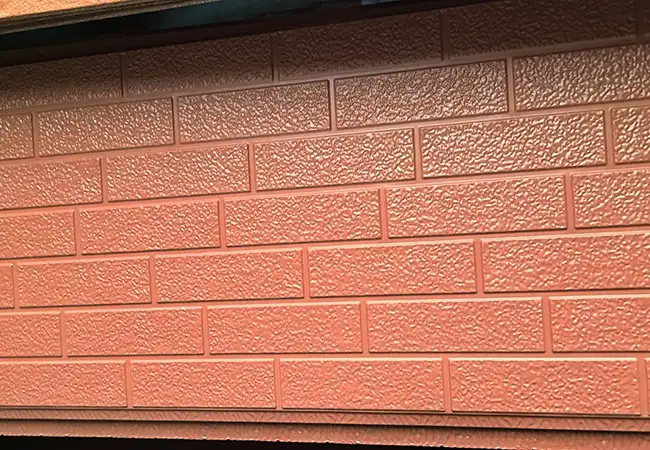

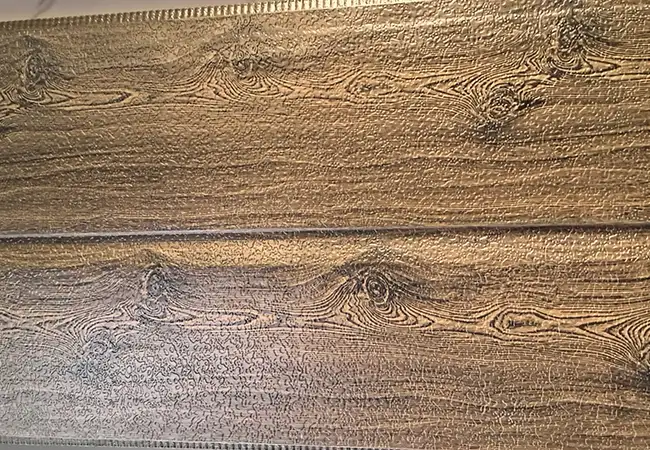

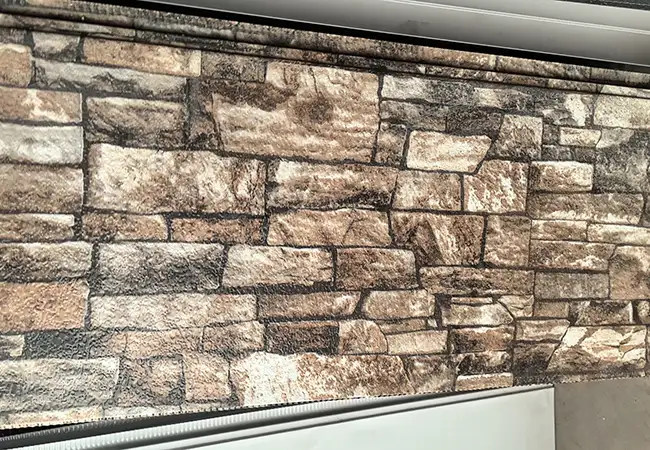

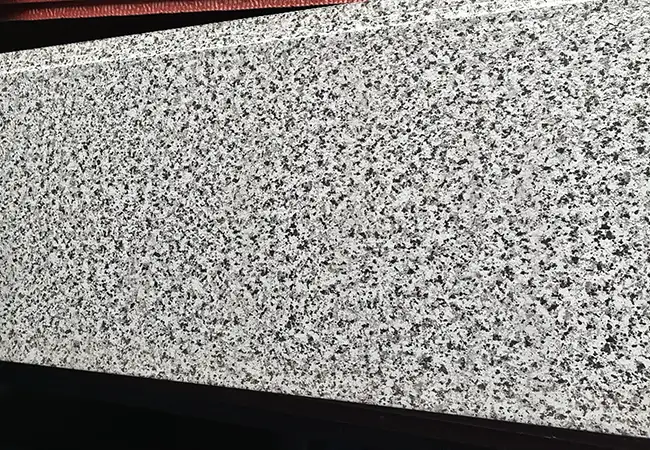

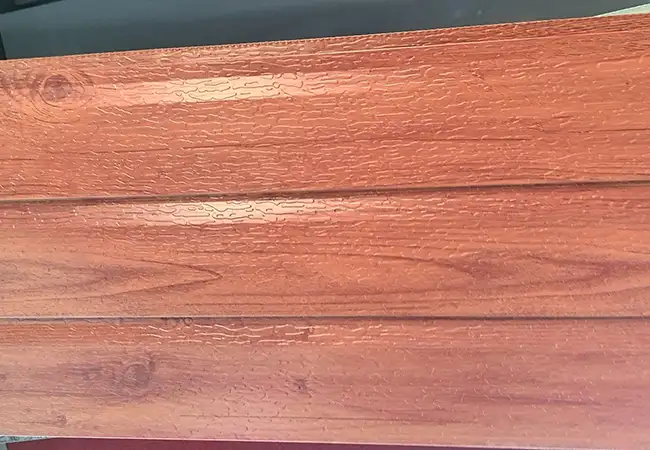

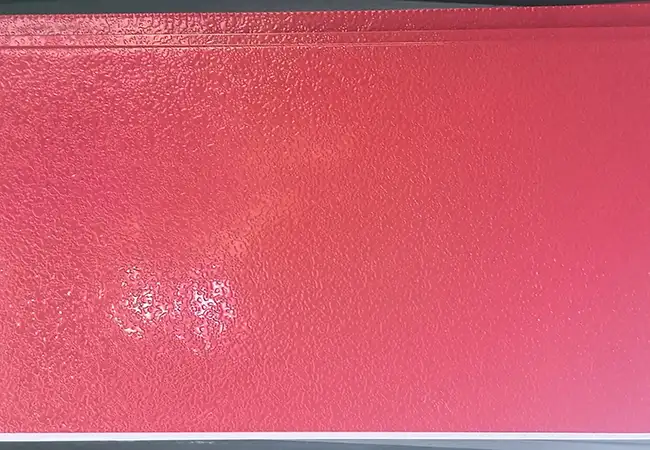

Dekoratívna vrstva(Vonkajšia vrstva 0,5 – 1,5 mm): Zodpovedá za vzhľad budovy. Odolnosť voči poveternostným vplyvom, anti-ultrafialové a samočistiace funkcie sú realizované pomocou fluorokarbónového alebo polyuretánového povlaku, ktorý vyžaduje zrýchlený test starnutia 3000 hodín.

Výstužná vrstva(Stredná vrstva 2 – 5 mm): Vyrobené z dosky z anorganickej živice alebo dosky vystuženej vláknami, zlepšujúce celkovú rázovú pevnosť a tuhosť v ohybe.

Izolačná vrstva(Vnútorná vrstva 20 – 100 mm): Zvolený EPS, XPS alebo minerálna vlna, spotreba energie budovy riadená tepelnou vodivosťou, požiarna odolnosť musí spĺňať normu GB 8624.

Podkladová vrstva(Spodná doska 0,3 – 0,5 mm): Vyrovnáva napätie panelu, zabraňuje skrúteniu a deformácii po inštalácii a poskytuje izoláciu proti vlhkosti.

Každá vrstva je zložená s polyuretánovým lepidlom pri vysokej teplote a vysokom tlaku. Pevnosť odlupovania medzivrstvy by mala byť≥ 0,1 MPa, čím sa zabezpečí, že pri dlhodobom vonkajšom použití nedochádza k delaminácii.

Rozdiely v technických parametroch

Odlupovacia sila medzivrstvy:≥ 0,08 MPa (GB/T 2790-1995)

Priľnavosť povrchového náteru:Prierezový test 1. stupňa (GB/T 9286-1998)

Sila nárazu:≥ 10 kJ/m² (žiadne praskliny na povrchu dosky po náraze 10 kg vreca s pieskom)

Tepelný odpor:0,5 – 2,5 (m²·K)/W (v závislosti od hrúbky jadra)

Rozmerová stabilita:Rýchlosť zmeny dĺžky ≤ 0,3 % pri 80 °C / 24 h

Vhodné typy budov

Výškové obytné vonkajšie steny(Budovy nad 50 m vyžadujú špeciálnu konštrukciu odolnosti proti tlaku vetra)

Komerčný komplex Podium Dekorácia a izolácia vonkajšej steny

Energeticky úsporná renovácia vonkajšej steny kancelárskej budovy priemyselného parku

Systémy vonkajších stien kultúrnych priestorov(Dobrá prispôsobivosť pre steny s veľkým rozpätím)

Renovácia izolácie vonkajšej steny hotelového apartmánu

Zákazkový výrobný proces

Potvrdenie dizajnu— Zákazník poskytuje výkresy alebo omietky fasád budovy. Technický tím Jason rozloží schému rozloženia panelov na základe výkresov. Schéma usporiadania označuje polohu, veľkosť, farbu a špeciálne požiadavky na otvorenie každého panelu. Výroba pokračuje po potvrdení zákazníkom.

Dodacia lehota výroby:Štandardné špecifikácie7 – 10 pracovných dní; vyžadujú špeciálne tvarované panely (neštandardné veľkosti, zakrivené panely).15 – 20 pracovných dní.

Podpora vzoriek a testovania

Zákazníci môžu bezplatne získať nasledujúce materiály:

- Vzorky displeja dosky(300 mm × 300 mm, vrátane zobrazenia kompletnej štruktúry prierezu)

- Katalóg produktov(vrátane fotografií dokončených projektových prípadov)

- Zoznam výkonnosti projektu(označené názvom projektu, množstvom spotreby, rokom dokončenia)

Zákazníci, ktorí majú záujem o obhliadku miesta, si môžu dohodnúť návštevy dokončených alebo prebiehajúcich miest projektu (potrebná rezervácia vopred, náklady na dopravu znáša zákazník).

Prípad aplikácie

Výškový rezidenčný projekt vo Wu-chane (33 poschodí) si vyžadoval integrovanú izoláciu vonkajšej steny a dekoratívnu konštrukciu s obmedzeným rozpočtom.

Pôvodný návrh špecifikoval tenký omietkový izolačný systém, ale vývojár mal obavy z neskoršieho praskania a problémov s údržbou, nakoniec prešiel na exteriérovú kompozitnú integrovanú dosku. Použitie jadrového materiálu XPS s hrúbkou 50 mm + povrchová úprava dosky z anorganickej živice 2 mm, inštalácia na sucho.

Stavba trvala90 dní— O 10 dní viac, ako bol pôvodný plán tenkej omietky, ale výrazne sa znížili neskoršie riziká údržby.

Porovnanie rôznych dekoratívnych panelov

FAQ

Q1: Aký je rozdiel medzi vonkajšou kompozitnou integrovanou doskou a tepelne izolačnou dekoratívnou doskou?

A1: Vonkajšia kompozitná integrovaná doska pridáva k základnej izolačnej a dekoratívnej štruktúre výstužné a vodotesné vrstvy. Má lepšiu odolnosť proti nárazu, rozmerovú stabilitu a vodotesnosť, vďaka čomu je vhodný pre výškové a rozsiahle projekty.

Q2: Ako dlho je životnosť vonkajšej kompozitnej integrovanej dosky?

A2: Dizajnová životnosť je20 – 25 rokovpri správnej inštalácii a bežných podmienkach používania.

Q3: Môže sa vonkajšia kompozitná integrovaná doska použiť vo výškových budovách nad 100 m?

A3: Áno. Budovy nad 50 m vyžadujú špeciálnu konštrukciu odolnosti proti tlaku vetra. Náš technický tím môže vykonať výpočty zaťaženia vetrom a poskytnúť vhodné riešenia upevnenia.
