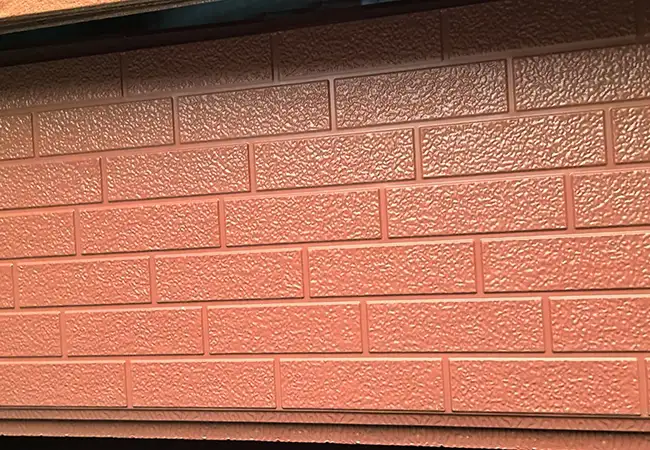

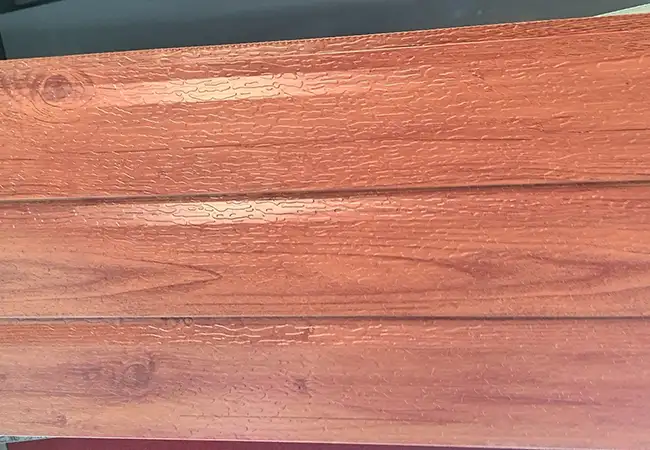

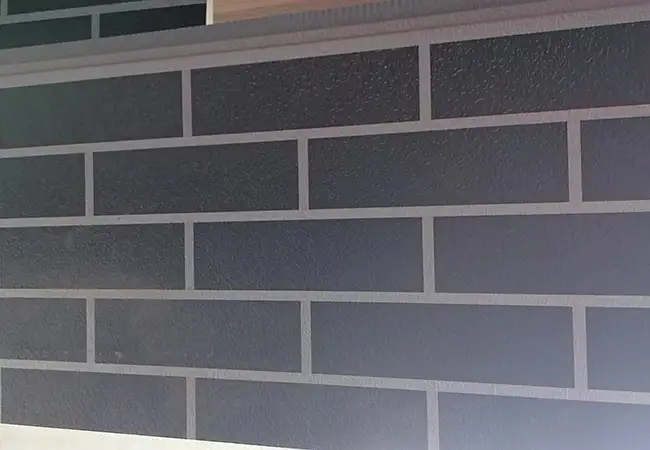

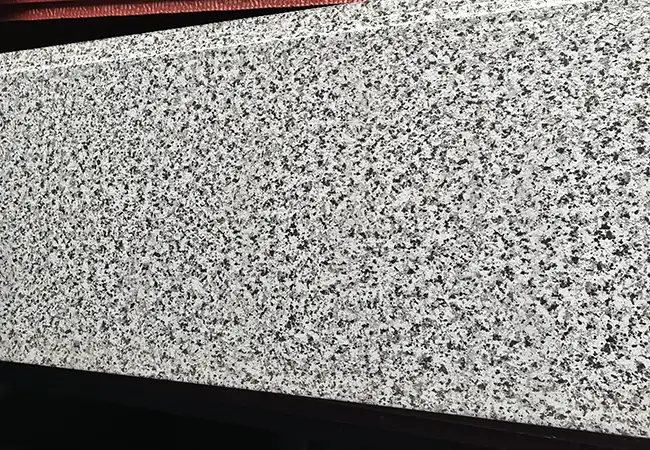

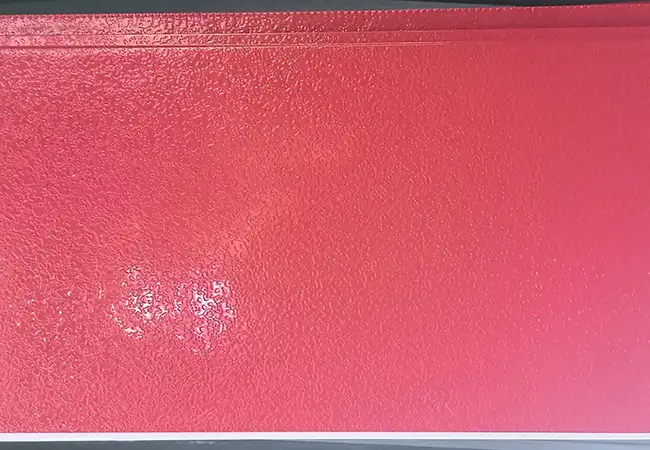

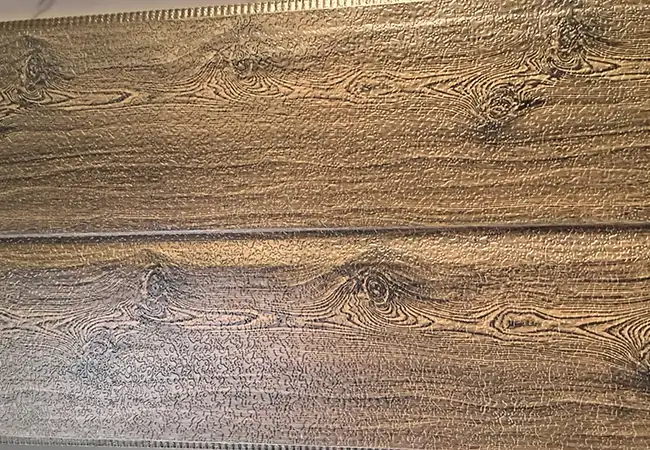

Nasucho zavesená izolačná integrovaná doska

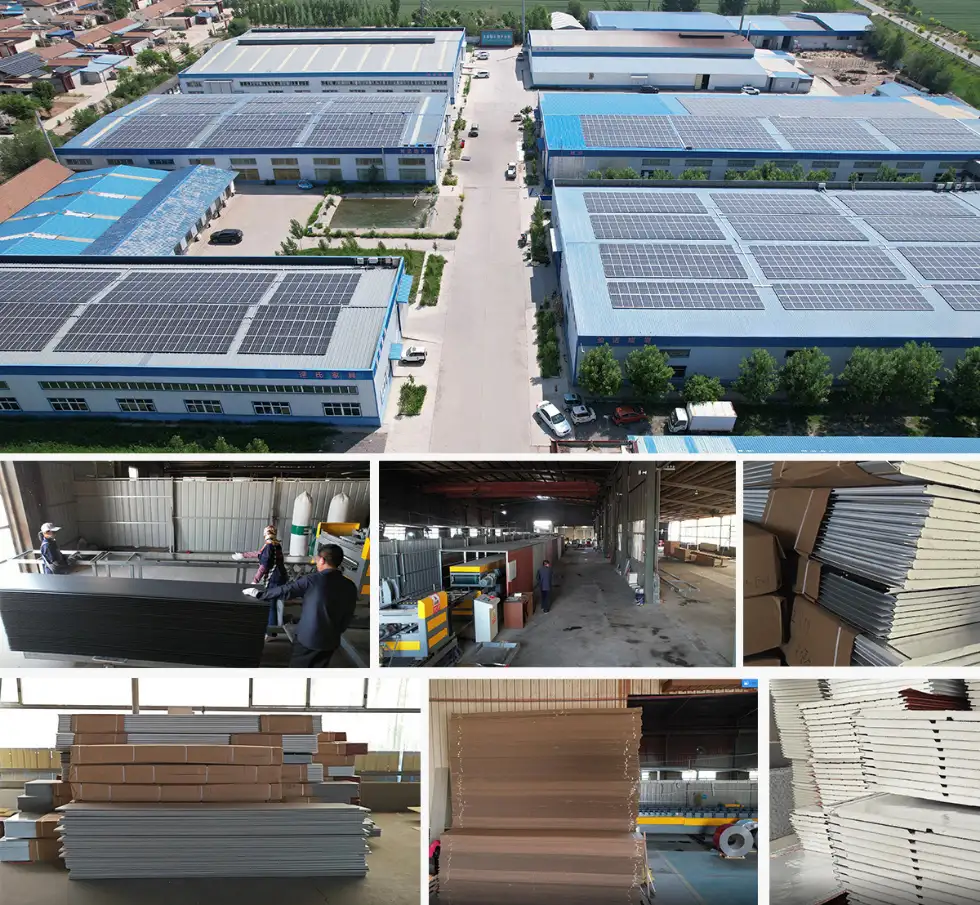

Jason Building Materials ponúka vysokokvalitné nasucho zavesené izolačné integrované dosky. K dispozícii prostredníctvom priameho továrenského predaja a veľkoobchodu poskytujeme prispôsobené riešenia prispôsobené konkrétnym stavebným projektom.

Výhody produktu

1. Integrovaná izolácia a dekorácia vonkajšej steny

Tradičné projekty vonkajších stien často vyžadujú samostatné zaobchádzanie s izolačnými, ochrannými a dekoratívnymi vrstvami; na rozdiel od toho integrovaná doska na sucho zavesenú izoláciu spája tieto viaceré funkcie do jedného jednotného produktu.

2. Vhodné pre rýchlu konštrukciu vonkajšej steny

Panely sú spracované a laminované vo výrobnom závode, pričom inštalácia sa vykonáva predovšetkým metódou suchého zavesenia na mieste.

Tento systém je obzvlášť vhodný pre novú výstavbu, prefabrikované budovy, energeticky úsporné rekonštrukcie existujúcich konštrukcií a projekty s prísnym harmonogramom výstavby.

3. Jednoduchšia štandardizácia fasádnej estetiky

Keďže dekoratívna povrchová vrstva je dokončená v továrni, farba, textúra, rozmery a povrchové efekty môžu byť dôsledne kontrolované počas sériovej výroby.

Komponent suchého závesného systému kýlu

Suchý závesný systém pozostáva z nasledujúcich komponentov:

Hlavný kýl: Pozinkovaná oceľová štvorcová rúrka (bežne 40×40×2 mm alebo 50×50×2,5 mm), pripevnená k stene pomocou uhlových konzol. Vertikálnosť sa nastavuje počas inštalácie kýlu.

Montáž závesu: Vrátane štartovacích dielov, vešiakov a nastavovacích dielov. Materiál vešiaka je zliatina hliníka alebo nehrdzavejúca oceľ, pričom nie menej ako4 vešiakyza dosku.

Kotviace skrutky: Rozpínacie skrutky z nehrdzavejúcej ocele. Priemer vyvŕtaného otvoru zodpovedá špecifikáciám skrutiek, hĺbka zapustenia ≥40 mm.

Vetracia dutina: Rozstup vzduchovej vrstvy vo všeobecnosti vytvorený hrúbkou kýlu20 – 40 mm, efektívne odvádza nahromadenú vlhkosť zo steny a predlžuje tak životnosť steny.

Neskôr Údržba: Systém suchého zavesenia podporuje demontáž jednej dosky. Pravidelná kontrola sa odporúča každý2 roky, so zameraním na koróziu závesov a starnutie tmelu. Po zistení problémov okamžite vymeňte.

Definícia suchého zavesenia izolačnej integrovanej dosky

Nasucho zavesená izolačná integrovaná doska je tepelnoizolačný dekoratívny panel inštalovaný pomocou technológie suchého zavesenia kovového kýlu. Rozdiel oproti metóde lepenia-kotvenia je: doska sa nelepí priamo na stenu, ale upevňuje sa ku kovovému kýlu pomocou vešiakov, pričom medzi doskou a stenou zostáva dutina. Výhodou tejto konštrukčnej metódy je, že vlhkosť vo vnútri steny môže byť odvádzaná cez dutinu bez toho, aby sa hromadila v izolačnej vrstve a spôsobovala zhoršenie výkonu. Zároveň je dráha zaťaženia suchého závesného systému jasná a jednoznačná - zaťaženie každej dosky sa prenáša cez závesy na rám kýlu a potom z kýlu na hlavnú konštrukciu.

Technické špecifikácie systému suchého zavesenia

Špecifikácia kýlu:Oceľová pozinkovaná štvorcová rúrka 40×40×2mm alebo 50×50×2,5mm

Rozostup kýlov:Vertikálne @600 mm, horizontálne rozstupy podľa výšky dosky

Materiál závesu:Zliatina hliníka (6063-T5) alebo nehrdzavejúca oceľ (304)

Nosnosť jedného závesu: ≥ 1,0 kN(bezpečnostný faktor ≥ 3)

Šírka ventilačnej dutiny:20 – 30 mm (určené hrúbkou kýlu)

Seizmické hodnotenie:S rôznymi špecifikáciami kýlu sa môže stretnúť6 – 8 stupňovseizmické opevnenie

Použiteľné projekty

Super výškové budovy(Výška ≥ 100 m): Vysoký tlak vetra s prísnymi bezpečnostnými požiadavkami; mechanický kotviaci systém je spoľahlivejší

Pobrežné budovy: V prostrediach s vysokým obsahom soli ventilácia dutín znižuje hromadenie vlhkosti a odďaľuje koróziu

Renovácia starej budovy vyžadujúca zachovanie pôvodnej steny: Závesné dosky nepoškodzujú pôvodné vonkajšie steny a neovplyvňujú bežné používanie

Komplexné stavebné formy: Vyžaduje sa viacsmerný priestor na nastavenie kýlu na vyrovnanie nerovností steny

Luxusné komerčné budovy: Projekty s vysokými požiadavkami na presnosť inštalácie a fasádny efekt

Pokyny na prispôsobenie

Prispôsobenie systému suchého zavesenia zahŕňa najmä:

Rozloženie kýlu:Rozostup kýlov a špecifikácie sú určené na základe výpočtov zaťaženia vetrom na fasádu budovy. Parametre kýlu sa môžu líšiť pre rôzne podlahy a výšky.

Typ vešiaka:K dispozícii sú tri možnosti zavesenia —Nastaviteľné vešiakyvhodné pre existujúce budovy s celkovou rovinnosťou,Pevné vešiakyvhodné pre novostavby s rovnými stenami,Izolačné integrované vešiakyvhodné pre prefabrikované izolačné dosky.

Hrúbka izolačnej vrstvy:Šírka dutiny sa dá nastaviť medzi20 – 40 mmpodľa požiadaviek na návrh izolácie.

Všetky kovové konektory sú pred dodaním ošetrené žiarovým zinkovaním alebo ochranou proti korózii Dacromet.

Popredajná servisná podpora

Jason Building Materials ponúka nasledujúcu popredajnú podporu:

- Jedna bezplatná následná návšteva v rámci6 mesiacovpo dokončení prevzatia skontrolujte spojky kýlu a stav tmelu

- Záručné krytie zahŕňa: fyzikálne vlastnosti dosky (12 mesiacov), odolnosť kovového závesu a kýlu proti korózii (24 mesiacov), zachovanie elasticity tmelu (12 mesiacov)

- Pre potreby údržby nad rámec záruky môžeme stále poskytnúť dodávku príslušenstva a technické poradenstvo, iba účtovať náklady na materiál

- Pre super výškové projekty presahujúce100 m, záručnú dobu je možné predĺžiť na24 mesiacovprostredníctvom vyjednávania

Definícia

Prečo nie sú na výškových budovách povolené čisté lepiace systémy vonkajšej izolácie stien? Pretože tlak vetra nad 10. poschodím je3-5 krátže na úrovni zeme a po starnutí lepidla môže hroziť riziko pádu. Existuje riešenie, ktoré využíva úplne mechanické upevnenie? Systém suchého zavesenia kýlu je plne mechanické kotviace riešenie, ktoré sa nespolieha na lepidlá – každá doska je pripevnená ku kovovému kýlu pomocou4 – 6 nerezových vešiakov, každý vešiak samostatne znáša zaťaženie s individuálnou nosnosťou ≥1,0 kN.

Porovnanie troch spôsobov inštalácie

FAQ

Q1: Aký je rozdiel medzi nasucho zavesenou izolačnou integrovanou doskou a lepenou izolačnou doskou?

A1: Hlavným rozdielom je spôsob inštalácie. Dosky zavesené na sucho sú pripevnené k stene pomocou kovového kýlového systému s mechanickými závesmi, pričom medzi doskou a stenou zostáva vetracia dutina. Lepené dosky sa lepia priamo na povrch steny. Metóda suchého zavesenia je spoľahlivejšia pre výškové budovy a umožňuje výmenu jednej dosky.

Q2: Na čo slúži ventilačná dutina?

A2: Vetracia dutina umožňuje odvádzanie vlhkosti vo vnútri steny, čím sa bráni hromadeniu v izolačnej vrstve, ktorá by spôsobila zhoršenie výkonu. Pomáha tiež udržiavať stenu suchú a zabraňuje vzniku plesní a výkvetov.

Q3: Môžu sa nasucho zavesené izolačné integrované dosky použiť na budovách nad 100 m?

A3: Áno. Suchý závesný systém je vhodný pre budovy neobmedzenej výšky. So správnym dizajnom tlaku vetra a špecifikáciami kýlu ho možno použiť na super výškové budovy. Pri projektoch nad 100 m je možné záruku predĺžiť na 24 mesiacov.
